RJ45 DIN レール端子台: ピン配置、配線、および産業用イーサネットの使用
RJ45 DIN レール端子台は、RJ45 コネクタの 8 ピンすべてを、35 mm DIN レール上の個別に番号が付けられたネジまたはスプリング端子に分岐します。このガイドでは、T568A、T568B、Profinet のピン配置リファレンス、ステップバイステップの配線手順、産業用イーサネット アプリケーション、制御キャビネット プロジェクトの選択基準について説明します。--
- RJ45 DIN レール端子台は 8 ピンを受動的に切断してネジ/スプリング端子に接続します - これはスイッチや信号コンバータではありません。
- T568B は産業用イーサネットの主要なピン配置です。 Profinet はピン 1、2、3、6 のみを使用します。
- 各ピンを正しい端子番号に配線し、導通を確認してから、ケーブルのストレイン リリーフを固定します。
- VFD、サーボモーター、または重度の EMI が存在する環境には、シールド付きモジュールを選択してください。
- 必ず最初にデバイスのピン配置を確認してください - RJ45 はコネクタ形式であり、プロトコルではありません。
意味：RJ45 DIN レール端子台は、標準 8P8C (RJ45) コネクタを個別に番号が付けられた 8 個のネジまたはスプリング端子に変換する受動モジュールで、キャビネットの配線、テスト、メンテナンスを容易にするために 35 mm DIN レールに取り付けられます。
📋 内容
RJ45 DIN レール端子台とは何ですか?
RJ45 DIN レール端子台は、標準 8 ピン RJ45 プラグ (8P8C) を使用し、8 つの導体のそれぞれを DIN レール モジュール上の専用のネジまたはスプリング端子にマッピングします。パッチ ケーブルを片側の RJ45 ジャックに差し込みます。反対側では、8 つの番号付き端子を使用して、フィールド ワイヤ、ジャンパ信号を接続したり、マルチメータで個々のピンをプローブしたりできます。
それはパッシブで透過的なデバイス。信号処理、パケット交換、プロトコル変換はありません。 RJ45 のピン 1 は端子 1 に接続されます。ピン 8 は端子 8 に接続されます。これが機能全体です。
このシンプルさが非常に便利な理由でもあります。 10 または 20 のイーサネット接続がある制御キャビネットでは、各リンクをラベル付きの端子にブレークアウトすると、パネルの後ろのパッチ ケーブルをたどるよりも、コミッショニング、文書化、将来のトラブルシューティングが劇的に速くなります。

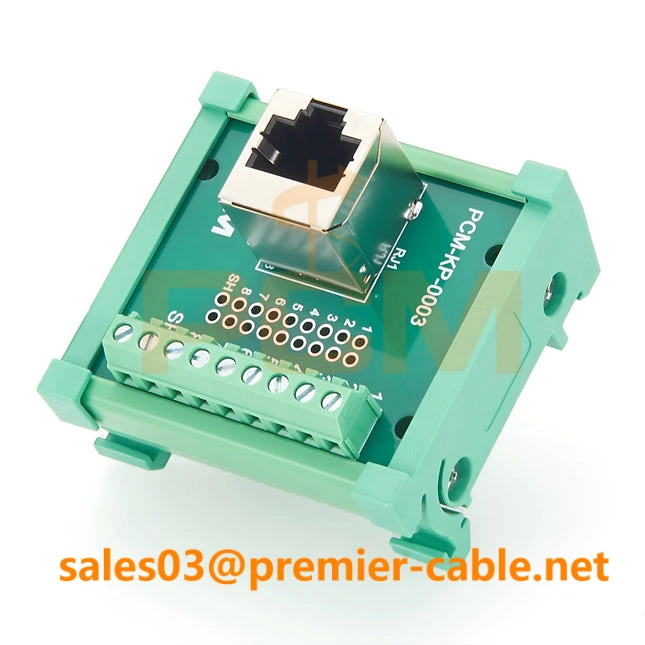

RJ45 DIN レール端子台: 8 ピン - 8 端子
35 mm DIN レール上の制御キャビネットに設置
RJ45 ピン配置リファレンス: T568A 対 T568B 対 Profinet
RJ45 端子台に配線する前に、接続されたデバイスがどのピン配置規格を想定しているかを知っておく必要があります。産業用アプリケーションで最も一般的な 3 つは、T568A、T568B、Profinet です。ピンごとの比較は次のとおりです。--
| ピン | T568A | T568B | プロフィネット | 100BASE-TX信号 |
|---|---|---|---|---|
| 1 | ホワイト/グリーン | ホワイト/オレンジ | ホワイト/オレンジ | TX+（送信+） |
| 2 | 緑 | オレンジ | オレンジ | TX- (送信 -) |
| 3 | ホワイト/オレンジ | ホワイト/グリーン | ホワイト/グリーン | RX+（レシーブ+） |
| 4 | 青 | 青 | 未使用* | - |
| 5 | ホワイト/ブルー | ホワイト/ブルー | 未使用* | - |
| 6 | オレンジ | 緑 | 緑 | RX- (- を受信) |
| 7 | ホワイト/ブラウン | ホワイト/ブラウン | 未使用* | - |
| 8 | 茶色 | 茶色 | 未使用* | - |
*100 Mbit/s の Profinet は 2 ペア (ピン 1、2、3、6) のみを使用します。ピン 4、5、7、8 は予約されていますが、標準の Profinet インストールではデータには使用されません。構成によっては、PoE 電力を伝送する場合があります。
⚠️ 重要なポイント:T568B は産業用イーサネットの主要な標準です。どれを使用すればよいかわからない場合は、通常、新規インストールでは T568B が正しい選択です。リンクの両端は常に同じ規格に一致させてください。
⚠️ RJ45 はコネクタ形式であり、プロトコルではありません。同じ 8P8C プラグは、イーサネット、RS-485-over-RJ45 システム (Crestron、AMX など)、電話配線、および独自のシリアル バスにも使用されます。 「RJ45=イーサネット」を想定しないでください。必ずデバイスのマニュアルを確認してください。
RJ45 を DIN レール端子台に配線する方法 (ステップ-)-
信頼性の高いインストールを行うには、次の手順に従ってください。合計時間: 初めてのインストーラーの場合、モジュールごとに約 10-15 分。
ステップ 1: ケーブルを準備する
- 外側のジャケットを端から40〜50 mm剥がします
- 各ペアを端子に到達する程度にのみほぐします (Cat5e/6 の場合は最大 13 mm ほぐします)。
- シールドケーブルの場合: シールドを折り返すか、ドレイン線をアース端子に接続します。
- 導体の端を剥がした長さ 8 ～ 10 mm にトリミングします。
ステップ 2: ピン配置を特定する
- 必要なピン配列 (T568A、T568B、またはカスタム) については、デバイスのマニュアルを確認してください。
- 上記のピン配列表を参照してください。
- 配線の色をモジュールの端子番号に合わせます
- Profinet の場合: ピン 1、2、3、6 のみがデータを伝送します。
ステップ 3: ワイヤを端子に固定する
- 各導体を番号の付いた端子に挿入します
- ネジ端子の場合: 0.2 ～ 0.4 Nm で締めます (締めすぎないでください)。
- スプリング端子の場合：導体を「カチッ」と音がするまで押し込みます
- 端子の外側に裸の銅が露出していないことを確認してください
ステップ 4: 検証して保護する
- RJ45 プラグ ピンから端子までの導通をテストします (ピン-ごと-)
- イーサネットの場合: ケーブル テスターを使用してワイヤマップを確認し、短絡をチェックします。
- ケーブルジャケットをモジュールのストレインリリーフクランプで固定します
- モジュールに回線 ID、宛先、日付のラベルを付ける
プロのヒント:ペアのツイストを端子にできるだけ近づけてください。過度の撚り戻し (13 mm 以上) はクロストーク性能を低下させ、Cat6 以降でリンク障害を引き起こす可能性があります。
産業用イーサネットアプリケーション
RJ45 DIN レール端子台は、産業用イーサネット接続を終端し、文書化し、キャビネット内で使用できるようにする必要がある場合に使用されます。最も一般的なプロトコルと使用例:
| プロトコル | スピード | 使用ピン | 代表的な用途 |
|---|---|---|---|
| プロフィネット | 100Mビット/秒 | 1, 2, 3, 6 | Siemens PLC から I/O、ドライブ、HMI |
| イーサネット/IP | 100Mビット/秒 | 1, 2, 3, 6 | アレン-ブラッドリー PLC、ロックウェル システムズ |
| Modbus TCP | 10/100Mビット/秒 | 1, 2, 3, 6 | HVAC コントローラー、エネルギーメーター、ゲートウェイ |
| EtherCAT | 100Mビット/秒 | 1, 2, 3, 6 | モーション コントロール、高速 I/O- |
| BACnet/IP | 10/100Mビット/秒 | 1, 2, 3, 6 | ビルオートメーション、HVAC |
上記のすべては、ピン 1、2、3、6 で標準の 100BASE- TX 信号を使用します。つまり、パススルー配線を備えた 8- ピン RJ45 端子台は、変更することなくすべての端子で機能します。
ギガビット イーサネット (1000BASE-T) または 10G アプリケーションの場合、8 つのピンすべてがデータを伝送します。このような場合、ケーブルの品質とねじれの最小化がさらに重要になります。
RJ45 DIN レール端子台の選択基準
すべての RJ45 端子台が同じというわけではありません。次の基準を使用して、アプリケーションに適切なモジュールを一致させます。
| 基準 | オプション | いつ選択するか |
|---|---|---|
| 端子の種類 | ネジ / スプリング / 押し込み- | 振動用のスプリング。太いワイヤー用のネジ |
| シールド | シールドハウジング / 非シールドハウジング | VFD、サーボドライブ、激しいEMIの近くをシールド |
| RJ45ポート | シングル/デュアル (2x RJ45) | デイジー チェーンまたはタップ構成のデュアル- |
| ワイヤーゲージ | 22 ～ 26 AWG (0.14 ～ 0.34 mm²) | イーサネットケーブルのゲージと一致する必要があります |
| PoEのサポート | 8ピンすべて故障 / 4ピンのみ | PoE 用 8 ピン (ピン 4、5、7、8 に電源が投入されます) |
| LEDインジケーター | LEDあり/なし | LED により視覚的にリンクを迅速に確認できます |
| 認証 | CE / UL / RoHS | 北米ではUL。欧州向けCE |
📚 関連ガイド
端末の接続方法の詳細な比較については、以下を参照してください。ネジ、スプリング、プッシュイン端子-: 産業用キャビネットにはどれを選択するか
よくある配線ミス
これらは、フィールドサポート中に最もよく見られるエラーです。それらを回避すると、トラブルシューティングにかかる時間を節約できます。
- T568AとT568Bの混合。一方の端で A を使用し、もう一方の端で B を使用するとクロスオーバー - が発生し、最新の自動 -MDIX デバイスでリンク障害が発生したり、古い機器で断続的な問題が発生したりします。
- 過度の撚り戻し。13 mm (0.5 インチ) を超えるペアの撚りを戻すと、クロストーク性能が低下します。 Cat6の場合は6mm以下にしてください。
- ペア内のペアを交換する。ピン 1 (TX+) を間違った導体に接続すると、信号の極性が反転します。一部のデバイスはこれを許容します。多くの人はそうではありません。
- シールドが接続されていない。VFD またはサーボ ドライブのある環境では、非接地シールドにより EMI 保護がゼロになります。ドレイン線をモジュールのアース端子またはDINレールのアースバーに接続してください。
- RJ45=イーサネットを想定します。一部のデバイスは、RS-485、RS-232、または独自のシリアルにまったく異なるピン配置の RJ45 を使用します。これらを T568B に配線しても、通信や機器の損傷は発生しません。
- ストレインリリーフはありません。ケーブルのジャケットを固定しないと、振動やケーブルの重量によって端子が引っ張られ、最終的に断続的な接触が発生します。
📚 症状に基づいたトラブルシューティングが必要ですか?{0}}専用ガイドを参照してください。DIN レール端子台の配線に関する一般的な問題とその解決方法
よくある質問
RJ45 端子台とイーサネット スイッチの違いは何ですか?
端子台は、各 RJ45 ピンを端子に直接接続するパッシブ パススルーです。{0}}データの処理、IP アドレスの割り当て、ポート間でのパケットの交換は行いません。イーサネット スイッチは、複数のポート間でトラフィックをルーティングするアクティブなデバイスです。
ギガビットイーサネットにRJ45端子台を使用できますか?
はい、モジュールが 8 ピンすべてをブレークアウトし、適切なケーブル品質を維持している限り (Cat5e 以上、Cat6 を推奨) 可能です。撚りをほどく長さは最小限に抑えてください。ギガビットでは 4 つのペアすべてを同時に使用するため、すべてのピンが重要になります。
シールドされた RJ45 端子台が必要ですか?
キャビネットに可変周波数ドライブ (VFD)、サーボ モーター、またはその他の高 EMI 発生源が含まれている場合は、適切なアース接続を備えたシールド モジュールを使用してください。{0}低電力制御信号のみを使用するクリーンな環境では、シールドされていないモジュールでも問題なく動作します。-
T568A または T568B のどちらのピン配列を使用すればよいですか?
T568B は、産業環境および商業施設における主要な標準です。施設に既存の T568A インフラストラクチャがない場合は、T568B を使用してください。重要なルールは、リンクの両端で同じ規格を使用する必要があるということです。
RJ45 端子台は PoE (Power over Ethernet) に使用できますか?
はい、モジュールが 8 ピンすべてを破壊した場合は可能です。 PoE は、電力供給にピン 4、5、7、8 を使用するか (モード B)、データ ペア 1、2、3、6 (モード A) に電力をオーバーレイします。端子台の電流定格が必要な PoE 電力クラス (48V で PoE+ の場合最大 960 mA) をサポートしていることを確認してください。
