M16コネクタは標準化された電気コネクタで、その名前はシェルの直径が16mmであることに由来しています。このコネクタは通常、ねじ構造を採用し、金属シェルと防水設計を備えており、アンテナ制御システム、産業、自動車で電気または電子機器を安全かつ確実に接続するためによく使用されます。主な特徴は、強力な耐久性、耐振動性、耐高温性、防水性、防塵性などであり、さまざまな過酷な環境条件での電気接続ニーズに適しています。
M16 AISG (Antenna Interface Standards Group) コネクタは、アンテナ制御システム専用に設計された高性能コネクタです。AISG プロトコルは、アンテナ制御および監視システムにおける信号伝送を標準化し、アンテナ システムのリモート管理と最適化を実現するように設計されています。M16 AISG コネクタはこのプロセスで重要な役割を果たし、信号伝送の信頼性とシステムの効率的な動作を保証します。
応用分野:
- 移動通信基地局：基地局コントローラとアンテナユニットを接続し、アンテナのリモート制御と最適化をサポートします。
- 放送およびテレビ: 放送アンテナを接続して高品質のテレビ信号を送信するために使用されます。
- 衛星通信：衛星通信システムでは、安定した信号伝送と効率的な動作を確保します。
- 産業オートメーション: 産業オートメーションおよび機械制御システムでは、さまざまなセンサーとアクチュエーターを接続して、複雑な制御および監視タスクをサポートします。
AISG用M16コネクタとケーブル
M16 8 ピン オス - メス ベース ステーション アンテナ ケーブル
このコネクタは現代の通信および制御システムで広く使用されており、さまざまなアプリケーションで効率的な信号伝送と安定したデバイス接続を提供します。
コネクタには、コネクタとロックできる金属ネジが付いており、接続の安定性を高め、ある程度の保護を提供します。
次の 2 つの製品は、異なる色に対するカスタマイズされた要件を提供します。
M16 8 ピン オス - メス 黒ケーブル
M16 6 ピン AISG RET ケーブル 直角
このケーブルは、アンテナを遠隔電気調整装置に接続するために使用され、アンテナの遠隔制御と調整をサポートします。このケーブルを介して、操作者はアンテナの方向、傾斜角度、またはその他のパラメータを遠隔調整し、信号の受信または送信効果を最適化できます。
エルボ設計により、限られたスペースにケーブルを柔軟に設置でき、さまざまな角度やスペース制限下での設置要件に適応できます。
この製品では、以下のさまざまな角度から選択できます。
M16 6 ピン オス - メス ストレート ケーブル (アセンブリ ヘッド付き)
コネクタに曲げ角度はありません。
組立ヘッドの一端を取り外して延長ケーブルなどを接続できます。
オスコネクタには傾斜角がなく、メスコネクタの一方の端は 90 度に曲がった設計になっています。
オスコネクタとメスコネクタは両方とも 90 度に曲がるように設計されています。
C091 コネクタ、M16 直角 8 ポジション AISG メス - オス、IEC 60130-9、金属シェル、直角、これは AISG プロトコル用に特別に設計されたコネクタで、無線機器とアンテナ間のデータと電力の伝送をサポートします。M16 標準インターフェイスにより、信頼性の高い接続が保証され、アンテナ パラメータのリモート制御と調整が可能になります。

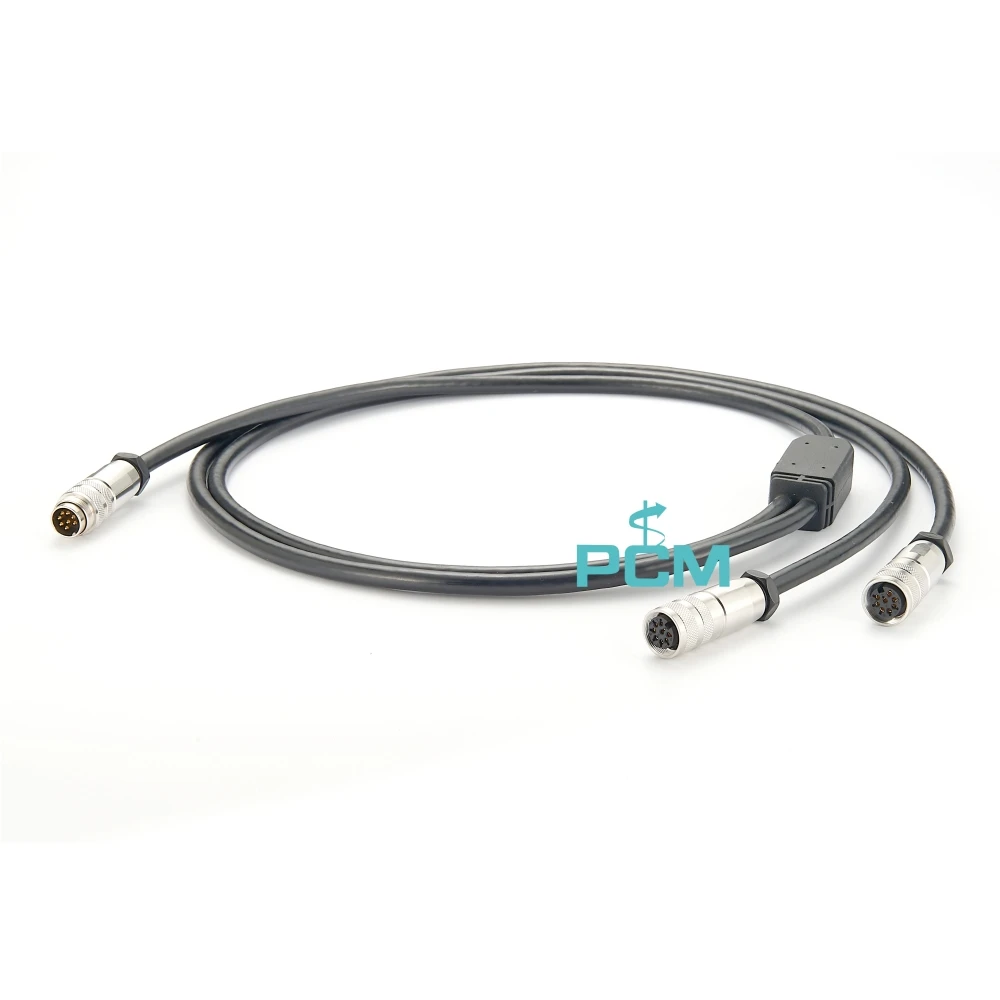

AISG コントロール ケーブル M16 8 ピン オス - 2 メス 2 ウェイ RET スプリッター
AISG スプリッター ケーブルは、RET スプリッター、TMA、ACU などの複数のデバイスを接続するために使用されるケーブルです。通常、AISG (Antenna Interface Standards Group) プロトコルをサポートするデバイス間の通信に使用されます。AISG プロトコルは、アンテナ チューナー、リモート電気チルト (RET) システムなど、アンテナ システム内のさまざまな機器をリモートで監視および制御するために使用されます。
RRU RET ポート AISG 接続ケーブル DB9 オス - AISG メス
AISG から DB9 は、AISG 機器と制御ユニット間のシームレスな通信を実現するために使用される 4G 5G 基地局の重要なコネクタです。RS-485 信号伝送を使用して、マルチポイント通信とリモート アンテナ調整をサポートします。このコンパクトで信頼性の高いアダプタは DB9 インターフェイスを介して接続し、基地局オペレータに便利なリモート監視、調整、管理方法を提供し、アンテナ システムのパフォーマンスを最適化し、通信ネットワークの効率的な運用を保証します。シンプルで使いやすく、安定性と信頼性の高い設計により、現代の通信基地局に不可欠なコンポーネントの 1 つとなっています。
AISG アプリケーションでは、マルチポイント機能と長距離伝送適合性のため、RS-485 が RS-232 よりも好まれます。アダプタは、アンテナ システムのリモート制御と調整に不可欠な RS-485 を介して AISG 機器と制御ユニットを接続します。このセットアップは、アダプタのマルチポイント通信と基地局環境での拡張範囲を処理する機能を活用して、ネットワーク パフォーマンスのリアルタイム監視と最適化をサポートします。
このコネクタには 2 つの異なるタイプがあります。
コネクタはインターフェースに赤いゴムリングを使用しており、一定の保護の役割を果たします。
接続装置のネジを固定するにはドライバーが必要です。
M16 コネクタはアセンブリ ヘッド設計を採用しており、自由に分解して他のワイヤを接続できます。
コネクタはインターフェースに黒いゴムリングを使用しており、一定の保護の役割を果たします。
ネジを締めるだけで接続デバイスに固定できます。
M16 コネクタはプラスチック成形設計を採用しており、分解できません。
RET AISGおよびDB15コネクタ付き制御ケーブルアセンブリ
AISG から DB15 へのパッチ ケーブル アセンブリは、ベース ステーションのリモートまたは固定無線モジュールをリモート電気チルト (RET) モジュールに接続するために使用され、物理的にサイトを訪問することなくアンテナのダウンチルト調整を可能にします。
このアセンブリには、IP67 および IP68 防水保護を提供する AISG コネクタが含まれ、M16 ロック リングが装備されています。DB15 コネクタは、信頼性の高い接続を確保するために、金メッキ銅接点を備えた耐腐食性プラスチックで作られています。ケーブルはコンパクトな設計で、不燃性でハロゲンを含まない熱可塑性複合ジャケットを備えており、降雨から保護し、紫外線に耐え、広い温度範囲で性能を維持します。
コネクタはインターフェースに赤いゴムリングを使用しており、ある程度の保護を提供できます。
接続装置のネジを固定するにはドライバーが必要です。
M16 コネクタはアセンブリ ヘッド設計を採用しており、自由に分解して他のワイヤを接続できます。
センサー、アクチュエータ、エンコーダ用 M16 コネクタの紹介
M16 コネクタは、センサー、アクチュエータ、エンコーダの接続に適しており、安定した信号と電力の伝送を実現します。
センサー: M16 コネクタは、温度センサー、圧力センサー、位置センサーなど、さまざまな産業用センサーを接続するためによく使用されます。
アクチュエータ: 電気アクチュエータ、空気圧アクチュエータなどの産業用アクチュエータを接続し、制御信号と電力を供給するために使用されます。
エンコーダ: ロータリー エンコーダとリニア エンコーダを接続して、正確な位置と速度のフィードバックを確保するのに適しています。
センサー、アクチュエータ、エンコーダ用のM16コネクタとケーブル
M16 サーボ モーター エンコーダ ケーブルは、サーボ モーターとそのエンコーダを接続するために特別に設計されたケーブルです。信頼性の高い信号伝送、保護性能、耐久性を提供するように設計された一連の機能を備えています。M16 サーボ モーター エンコーダ ケーブルは、信頼性の高い信号伝送、保護性能、耐久性により、現代の自動化システムに欠かせない要素となり、さまざまなアプリケーション シナリオに安定した電気接続ソリューションを提供します。
コネクタピンの数は2、3、4、5、6、7、8、12、14、16、19ピンから選択できます。
2 3 4 5 6 7 8 12 14 16 19 ピン
M16 金属円形コネクタ 19 ピン オス - オス ケーブル 直角
金属製コネクタヘッドは優れた電磁シールド効果があり、電磁干渉 (EMI) と無線周波数干渉 (RFI) に効果的に抵抗し、信号伝送の安定性と信頼性を確保します。特に、高周波データ伝送を必要とするアプリケーションに適しています。
金属ヘッドコネクタは、高い機械的強度と耐振動性を備え、大きな引っ張り力と圧力に耐えることができ、物理的な損傷を受けにくく、接続の安定性と安全性を確保します。
ケーブルの片側がオープンになっているため、ユーザーはニーズに応じて適切な配線方法と長さを選択でき、使用の柔軟性が向上します。
コネクタピンの数は2、3、4、5、6、7、8、12、14、16、19ピンから選択できます。
M16 マルチピンコネクタ
M16 円形コネクタは、電気および電子機器でよく使用されるコネクタです。その設計は円形を採用しており、安定した信頼性の高い接続性能を備えています。このタイプのコネクタは通常、金属またはプラスチックで作られており、耐久性と優れた保護特性を備えており、さまざまな環境とアプリケーション シナリオに適しています。M16 コネクタは IEC 60130-9 標準を使用し、2、3、4、5、6、7、8、12、14、16、19 ピンを備えています。
この M16 19 ピン メス - オープン ケーブルは、コネクタ材料のカスタマイズをサポートしています。ユーザーは、耐熱プラスチックや金属など、特定のニーズに応じて適切な材料を選択し、さまざまな環境での長期耐久性を確保できます。さらに、さまざまなデバイスやシステムのインターフェイス要件を満たすために、さまざまなピン数のオプションも提供しています。少量の信号伝送が必要な場合でも、複雑なデータと電力の伝送が必要な場合でも、ユーザーはプロジェクトの特定の要件に応じてピンの数を柔軟に選択し、コネクタの最高のパフォーマンスと互換性を確保できます。
