スペースが限られたコントロール キャビネットおよび HMI パネル用のデュアル-ポート USB および HDMI パネル マウント アダプタ-
デュアル-ポート パネル マウント アダプタは、2 つのインターフェース -USB-A、USB-C または HDMI-）を 1 つのコンパクトなモジュールに結合します。切り欠きは 2 つではなく 1 つです。機械加工が減り、レイアウトがすっきりし、組み立てが迅速になります。よくある5つの組み合わせとその指定方法、ご注文前の確認事項をご案内します。
- デュアルポート パネル マウント アダプタは、2 つのインターフェースを 1 つのモジュールに結合するため、パネル カットアウトは 2 つではなく 1 つだけで済みます。
- 2 つの個別の単一ポート カットアウト間に通常必要な隙間をなくし、使用可能なパネル領域を回復します。-
- 一般的な 5 つの組み合わせ: デュアル USB-A、デュアル USB-C、USB-A + USB-C、HDMI + USB-A、HDMI + USB-C)。
- 制御キャビネット、HMI パネル、産業用 PC、キオスク、およびフロント パネル領域が限られている OEM 機器に適しています。
- お見積りの際は、ポートの組み合わせ、パネルのカットアウト寸法、パネルの厚さ、ケーブルの長さ、USB/HDMI のバージョンをお知らせください。
意味：デュアル-ポート パネル マウント アダプタは、2 つの外部インターフェース（USB、USB-C または HDMI）を 1 つのパネル取り付けハウジングに統合した単一モジュールです。これにより、エンジニアは制御キャビネットまたは機器パネルの 1 つのカットアウト位置を介して 2 つの接続ポイントを提供できます。-
📋 内容
問題: フロントパネルのスペースは固定されているが、インターフェイスの需要は満たされていない
制御キャビネットと HMI パネルには、固定されたフロント パネル領域があります。ディスプレイ、押しボタン、非常停止、表示灯、およびケーブルグランドを配置すると、外部サービスポート用の残りのスペースは小さなストリップまたはコーナーに制限されることがよくあります。
一方、最新の産業機器では、同じサービスエリア内に複数の外部インターフェイスがますます必要になります。 HMI システムでは、構成中に外部モニタ用の HDMI とキーボード用の USB が必要になる場合があります。制御キャビネットには、従来のメンテナンス ツール用の USB-A と、新しいラップトップ用の USB-C が必要な場合があります。テスト機器には、データ ロギングとファームウェアのアップデートを同時に行うために 2 つの USB ポートが必要な場合があります。
各インターフェースが個別の単一ポート アダプタを使用すると、複数のカットアウト、複数の取り付け位置、混雑したパネル レイアウトが発生します。{0}バッチで生産される装置の場合、これにより機械加工、組み立て、QC コストも倍増します。
USB & HDMI パネル マウント アダプター コレクション
デュアル-ポートの組み合わせオプション
制御盤用の全製品範囲
シングル-ポートとデュアル-ポート: 実際の変更点
省スペース化はカットアウト自体だけではありません。パネルの剛性を維持するために-必要な 2 つの隣接するカットアウト間の最小クリアランス-は、デュアル ポート モジュールによって完全に排除されます-。
| アイテム | 2 つのシングル-ポート アダプタ | デュアル-ポート アダプタ 1 つ |
|---|---|---|
| パネルカットアウトが必要です | 2つの独立した開口部 | 1つの結合開口部 |
| 使用される総パネル面積 | 大きい（カットアウト間のクリアランスを含む）- | 小型化（クリアランス解消） |
| ネジの位置 | 4 (アダプターごとに 2) | 2 |
| 内部ケーブル | 2つの別々の尾 | 1 つのモジュールから 1 つまたは 2 つのテール |
| 組み立て手順 | 取り付け、位置合わせ、固定 × 2 | 取り付け、位置合わせ、固定 × 1 |
| パネル外観 | 2 つの独立した開口部 | 1 つのすっきりとした一体型開口部 |
5 つの一般的なデュアルポートの組み合わせ-
デュアル USB-A
1 つのパネル モジュールに 2 つの USB-A ポート。従来の USB 周辺機器を使用する機器 (USB ドライブ、キーボード、マウス、バーコード スキャナ、メンテナンス用ラップトップなど) に適しています。 USB バージョンのオプション: USB 2.0 または USB 3.0。ほとんどの産業用メンテナンス タスク (ファームウェアのアップロード、ログのダウンロード) には、USB 2.0 で十分です。大きなデータ ファイルを定期的に転送する場合は、USB 3.0 が推奨されます。

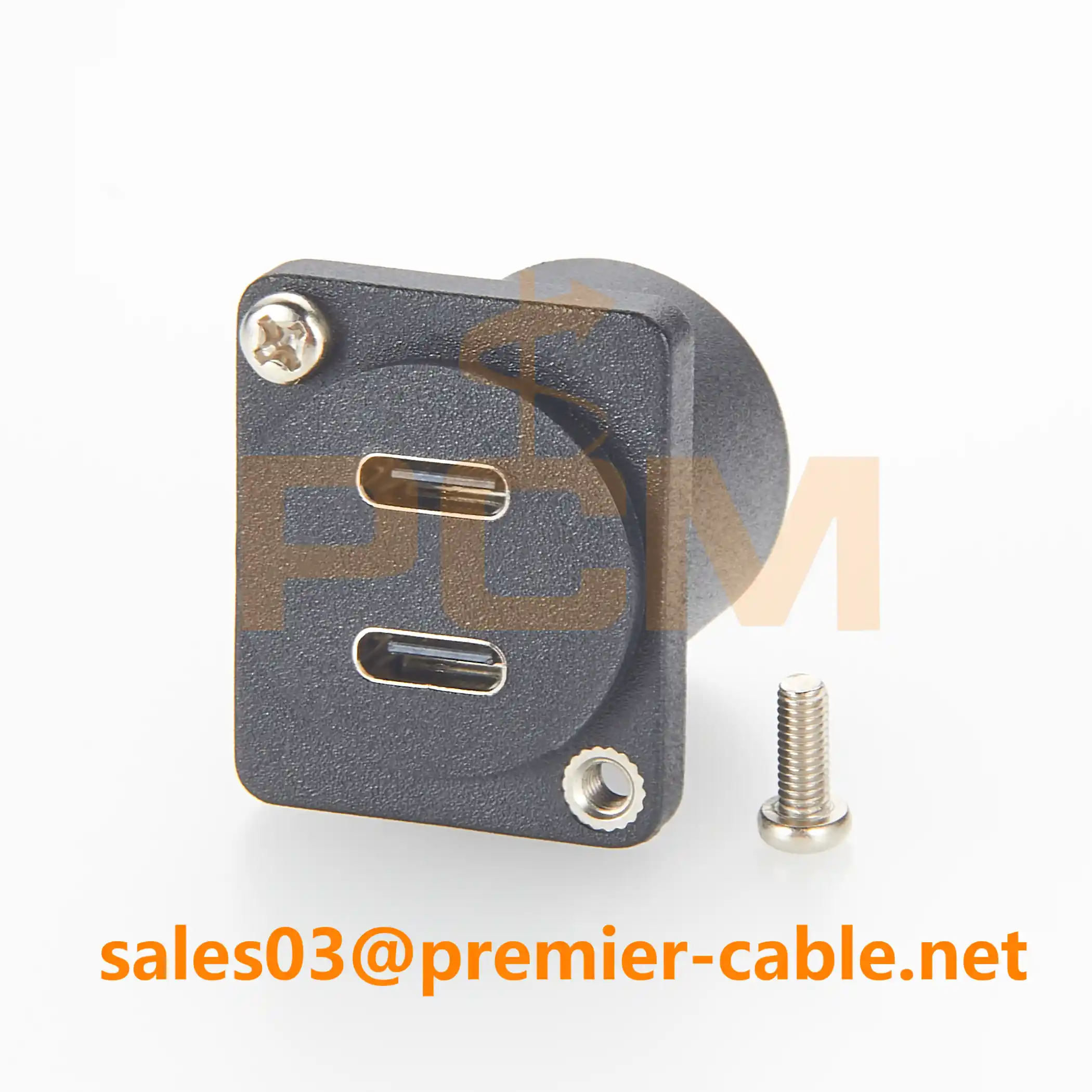

デュアル USB-C
1 つのモジュールに 2 つの USB-C ポート。データ転送、充電、またはその両方に Type- を使用する新しい機器設計に適しています。
⚠️重要:USB-C はコネクタのフォームファクタであり、単一のプロトコルではありません。注文する前に、各ポートがデータのみ、データ + 充電、またはデータ + ビデオ (Alt モード) をサポートする必要があるかどうかを確認してください。すべての USB-C パネル アダプタがすべての機能をサポートしているわけではありません。
デュアル USB-A パネル マウント アダプター
デュアル USB-C パネル マウント アダプター
USB-A + USB-C パネル マウント アダプター
USB-A + USB-C
1 つのモジュールに 1 つの USB{0}}A と 1 つの USB-C。従来の USB- デバイスと新しい Type{6}} デバイスの両方に対応する必要がある機器のための実用的な移行期間の組み合わせ。-これは、ユーザーがアダプターを持ち運ぶ必要がなく、既存のメンテナンス ツールと新しいラップトップの両方に対応しているため、現在 OEM 機器メーカーからの最も一般的なリクエストです。
HDMI + USB-A
1 つのモジュールに 1 つの HDMI と 1 つの USB{0}}A。フロントパネルからのディスプレイ出力と周辺機器へのアクセスを必要とする HMI パネル、組み込み PC、および制御システムに適しています。指定する場合は、HDMI バージョン (1080p の場合は 1.4、4K @ 60 Hz の場合は 2.0) と、背面のケーブルを長くするためにアクティブ ケーブルが必要かどうかを確認してください。
HDMI + USB-C
1 つのモジュールに 1 つの HDMI と 1 つの USB-C。オペレータが 1 つのサービス パネル領域から外部ディスプレイと Type{2}} データまたは充電アクセスの両方を必要とする、新しいコンパクト システムに適しています。
HDMI + USB-A パネル マウント アダプター
HDMI + USB-C パネル マウント アダプター
ご注文前にご確認いただきたい機械仕様
デュアルポート アダプタでは、パネルのカットアウトが大きく、背面のクリアランスがより重要であるため、シングルポート バージョンよりも慎重な寸法チェックが必要です。-
-項目を確認する必要があります
- ポートの組み合わせ。どの 2 つのインターフェイスが必要ですか?
- パネルカット寸法。金属パネルの長方形の開口部のサイズ。
- パネル厚さの範囲。アダプターが実際の筐体の厚さをサポートしているかどうかを確認します。パネルが厚い場合は、拡張ネジのバリエーションが必要になる場合があります。-
- 背面のケーブルの長さと方向。パネルの後ろにどのくらいのスペースが利用可能ですか?ケーブルは真っ直ぐ、90度、または特定の角度で取り出す必要がありますか?
- USB/HDMI版。これにより内部配線とコネクタの仕様が決まります。
-項目を確認するとよいでしょう（カスタム プロジェクトの場合）{1}
| パラメータ | 指定する内容 |
|---|---|
| ネジ穴の間隔 | 中心から中心までの距離-- |
| フロントフランジ寸法 | パネル前面の可視領域全体 |
| ハウジング材質 | 亜鉛合金、アルミニウムまたはプラスチック |
| シールド要件 | EMC に敏感な環境向けのフルメタル シールド- |
| IP等級 | IP20規格。 IP65/IP67 の粉塵や飛沫への暴露に対する保護 |
| 背面コネクタの性別 | メス-から-メスへのパススルーまたはケーブル テール- |
📩 OEM プロジェクトのヒント
内部クリアランス寸法を含むパネル図面を提供することが、適合性を確認する最も早い方法です。これにより、カットアウトの公差や背面のケーブル配線を行ったり来たりする必要がなくなります。--
よくある質問
デュアルポート アダプタの 2 つのポートは、異なるケーブル長を使用できますか?{0}}
はい。カスタム バージョンでは、ポートごとに異なる背面ケーブル長を使用できます。これは、2 つの内部接続ポイントがパネルの背後で異なる距離にある場合によく発生します。
デュアルポート アダプタは通常どのようなパネルの厚さをサポートしていますか?{0}}
ほとんどの標準バージョンは、一般的な産業用パネルとエンクロージャの厚さをサポートしています。より厚い筐体の場合は、拡張された-スレッドまたはクランプ-マウントのバリエーションが利用可能です。パネル厚さが規格範囲外の場合は供給元にご確認ください。
デュアルポート アダプタは IP65 定格バージョンで利用できますか?{0}}
標準バージョンは通常 IP20 (屋内、飛沫なし) です。ガスケットと密閉キャップを備えた IP65/IP67 バージョンは、洗浄環境または屋外環境で使用できますが、見積り段階で指定する必要があります。{4}}
パネル アダプタの USB-C は充電とビデオをサポートしていますか?
必ずしもそうとは限りません。 USB-C はコネクタのフォームファクタです。特定のパネル アダプターがデータのみ、データ + 充電、またはデータ + ビデオ (Alt モード) をサポートするかどうかは、内部配線によって異なります。必要な機能を必ずご確認の上ご注文ください。
背面ケーブルが長くなると、HDMI 信号の品質はどうなりますか?
高解像度の HDMI の場合、パッシブ ケーブルには実際的な長さの制限があり、それを超えると信号が劣化する可能性があります。背面のケーブル配線が長い場合は、アクティブ ケーブルまたは信号コンディショナが必要かどうかをサプライヤーに確認してください。
カスタムのデュアル-ポート パネル マウント アダプタが必要ですか?
あなたのものを私たちに送ってくださいポートの組み合わせ、パネルカットアウトサイズ、パネル厚さ、背面ケーブルの長さ、USB/HDMI バージョン。適合を確認し図面を返送させて頂きます。
- 標準の組み合わせ（デュアル USB-A、デュアル USB-C、USB-A + USB-C、HDMI + USB-A、HDMI + USB-C）が利用可能です。
- OEM プロジェクトでは、カスタムのケーブル長、ハウジング材質、ポート レイアウトが利用可能です。
- どの組み合わせが適しているかわかりませんか?パネルレイアウトを説明してください。推奨します。
ソース デュアル-ポート USB および HDMI パネル マウント アダプタ
プレミアケーブルは、制御キャビネット、HMI パネル、産業用 PC、キオスク、OEM 機器用のデュアル-ポート USB-A、USB-C、HDMI パネル マウント アダプタを製造しています。標準構成とカスタム構成が利用可能です。仕様のサポートまたは見積もりについては、当社のエンジニアリング チームにお問い合わせください。
